Flödesmätning av inläckage i bergstunnlar

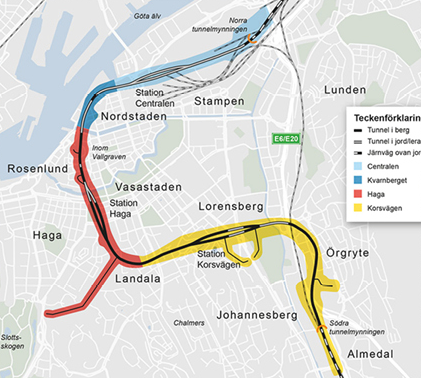

Västlänken, Göteborg

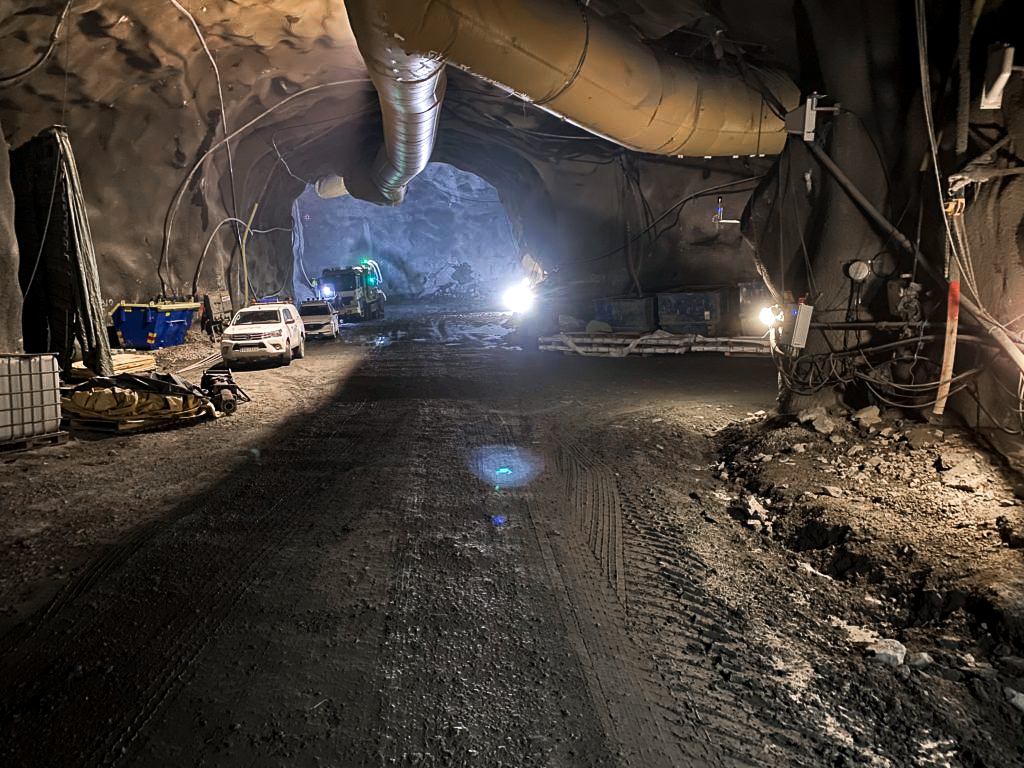

Paab har fått uppdraget att mäta och övervaka inläckage av vatten i bergtunnlar, som NCC tillsammans med Wayss & Freytag – West Link Contractors – WLC, bygger för Västlänken, Korsvägen i Göteborg. Uppdragsgivare till WLC är Trafikverket.
Anledning till att mäta inläckage är att höga mängder inläckage av vatten kan påverka grundvattennivåer och därmed bl.a. orsaka sättningar på befintliga byggnader ovan jord.

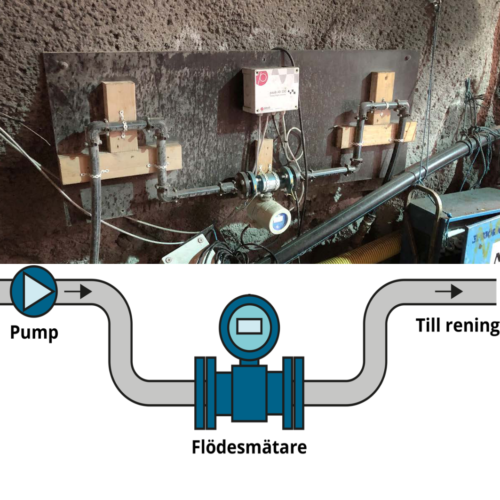

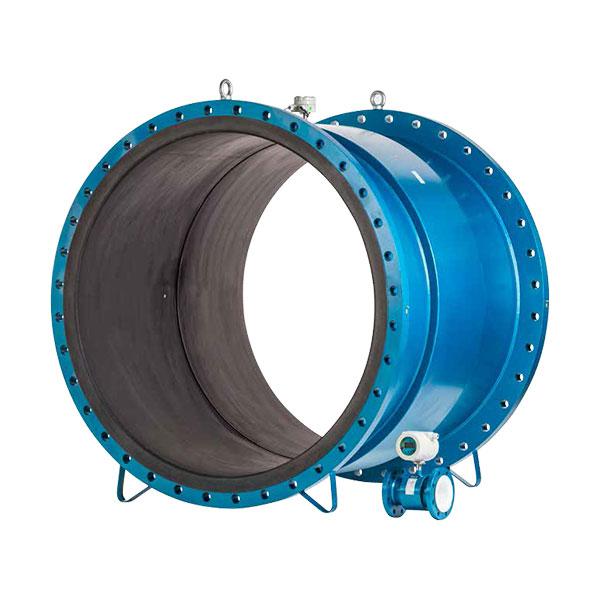

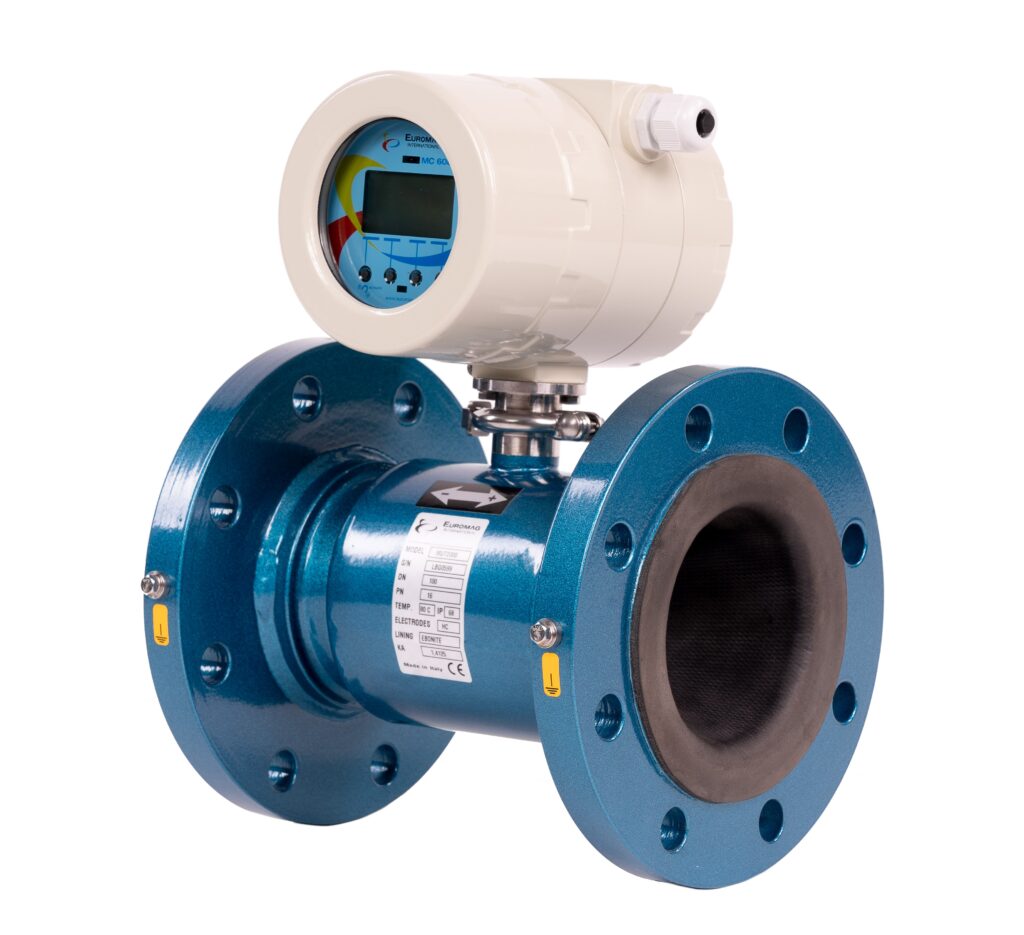

Mätvallar är utplacerade på jämna avstånd utefter tunnlarnas längd. Mätvallarna samlar inläckande vatten som leds till brunnar utefter tunnelväggarna. I brunnarna placeras pumpar som via magnetiskt induktiva flödesmätare pumpar upp vattnet till tunnelmynningen och vidare till reningsverk.
Ju längre in i berget man kommer, ställs kraven högre på att få mätvärden på flödesmätningar upp till markytan. Att använda signalkabel är ingen bra lösning med många flödesmätare och långa avstånd.

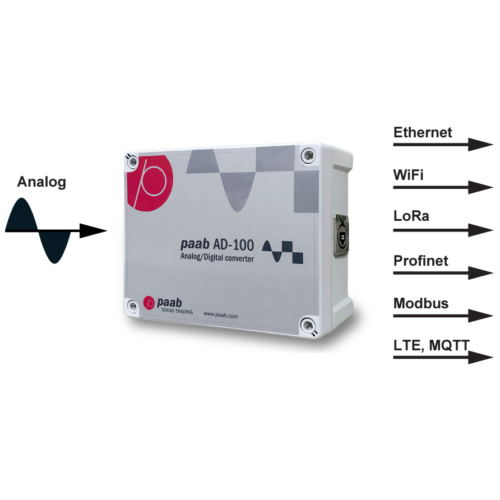

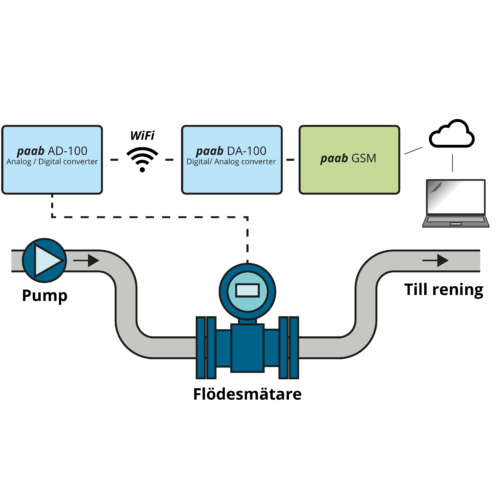

Det befintliga WiFi-nätverket används. För att kunna använda de analoga mätvärdena från flödesmätare har Paab utvecklat produkter för signalomvandling från analog till digital och vice versa. Vid tunnelmynningarna tas WiFi-signalerna emot och omvandlas tillbaka till analoga signaler.
Trafikverket får i sin tur alla analoga värden från flödesmätarna sända till sig via GSM och ett molnbaserat mätdataprogram.
Systemet är modulärt uppbyggt för att enkelt kunna byggas ut efter uppkomna behov.
Biträdande platschef på NCC Korsvägen
”Systemet med flödesmätning och signalöverföring ända nerifrån tunneln och upp till molnet har gjort både oss på NCC och Trafikverket mycket nöjda.”
